ToupTek OAG-X オフアキシスガイダー
¥28,380 税込
- 3年保証
配送料はチェックアウト時に計算されます。
発送目安
M48：ご入金確認後、10営業日程度で発送予定です。
※営業日は土・日・祝日・年末年始を除きます。発送までの目安であり、お届け日を保証するものではありません。- 2万円以上送料無料
- 初期不良15日交換
- 日本語説明書
- 国内サポート
概要
OAG-Xは、撮影光路からプリズムで光を取り出し、メインカメラとガイドカメラを同じ望遠鏡に接続するためのオフアキシスガイダーです。別のガイド鏡を使わずにガイド撮影を組み立てられます。
仕様
製品概要
主望遠鏡に入った光の一部をプリズムで取り出し、ガイドカメラへ導くオフアキシスガイダーです。メインカメラと同じ望遠鏡で撮影と追尾補正を行う構成を組めます。
OAG-Xは14×10mmのプリズムと17.5mm厚の本体を備えます。望遠鏡側の接続はM48F・M54F・M68Fから選び、撮影系のねじ規格とバックフォーカスに合わせてください。

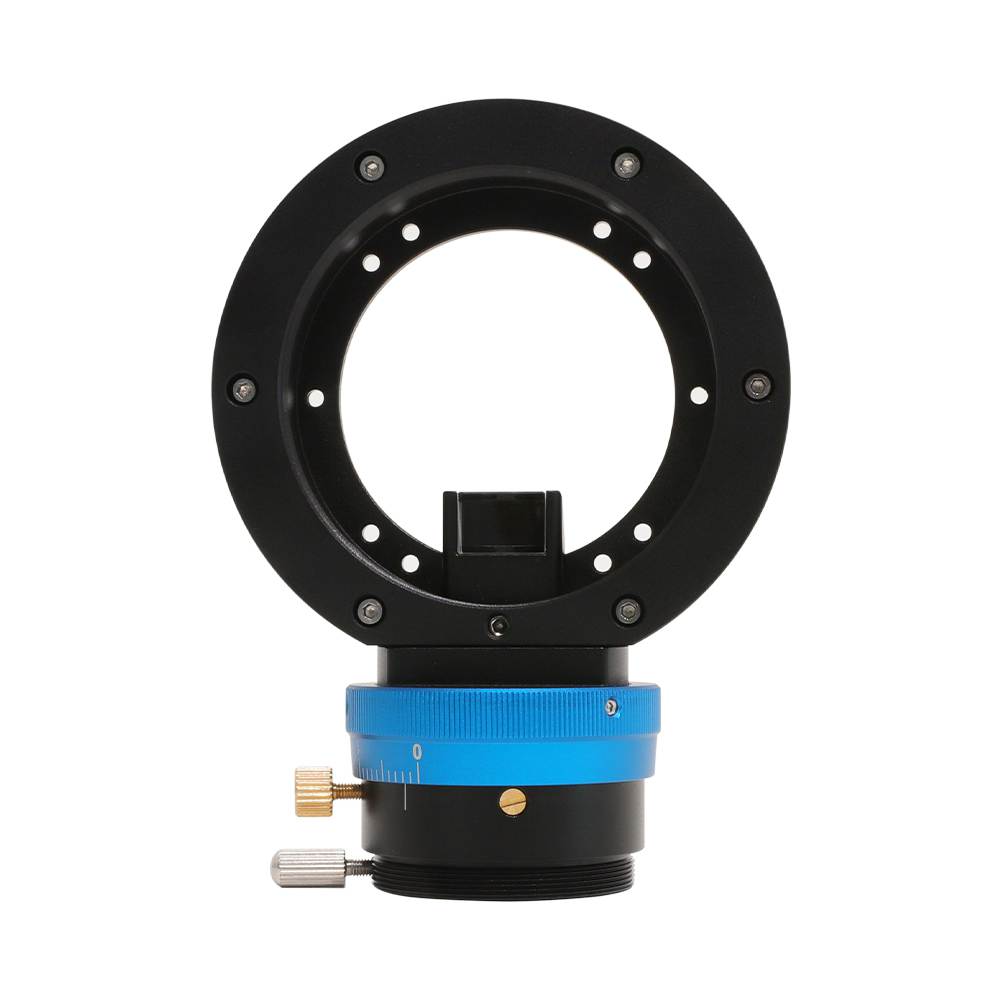

主望遠鏡の光を撮影とガイドに分ける
OAG-Xのプリズムは撮像面の外側を通る光を拾い、ガイドカメラに送ります。別のガイド鏡を取り付けずに、メインカメラと同じ望遠鏡からガイド星を探せます。
プリズムのサイズは14×10mm、有効開口は14×7mmです。光路に組み込む前に、プリズムがメインカメラの撮像面を遮らない位置を確認してください。

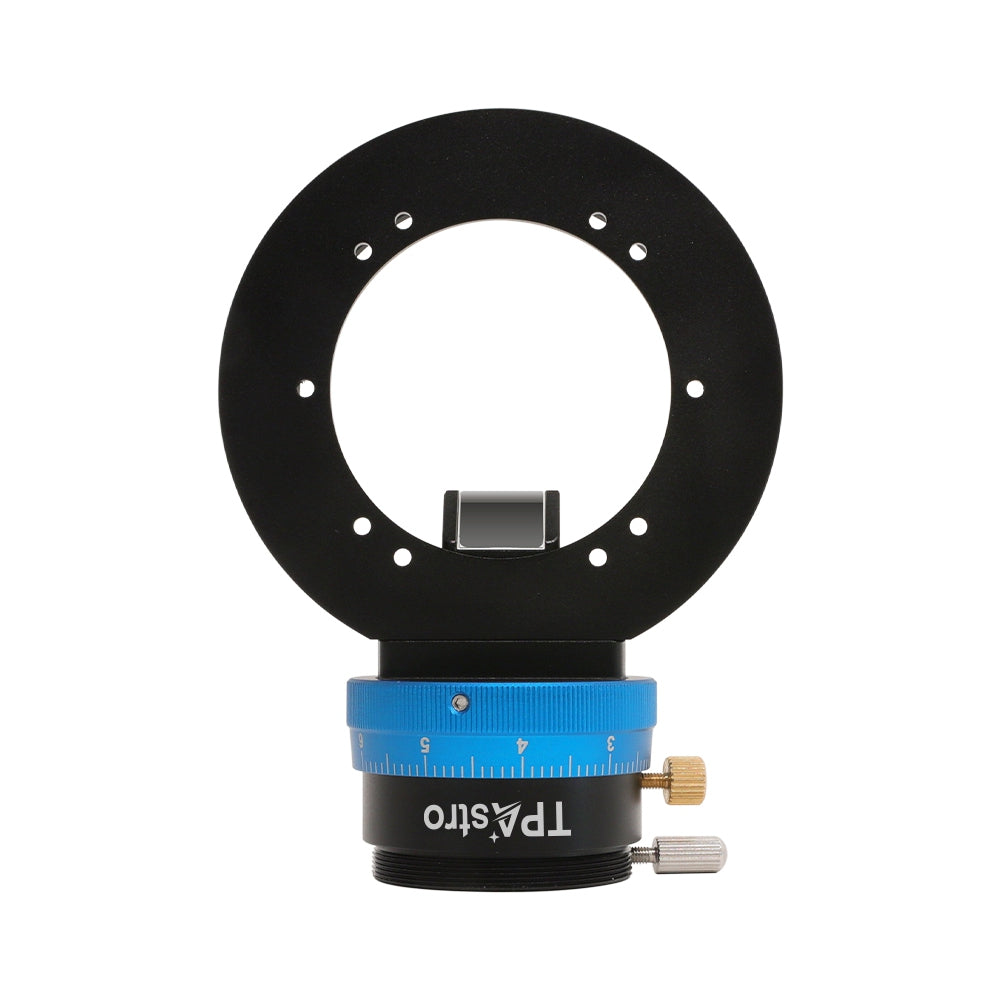

望遠鏡側とカメラ側を見分ける
両面の開口と固定穴の配置は異なります。接続前に望遠鏡側・カメラ側の向きを確認し、アダプターやエクステンダーの取付面を合わせてください。
OAG-X本体の厚さは17.5mmです。前後に加えるアダプターやフィルターホイールの厚さも、撮影系の合計光路長に含めて計算します。
接続規格とガイドカメラの適合
望遠鏡側の接続仕様はM48F・M54F・M68Fの3種類です。注文する仕様は、望遠鏡側のねじ規格と使用するアダプター構成に合わせて選んでください。
ガイドカメラ側はToupTekのGPMシリーズ、G3Mシリーズの延長型モデルに対応します。標準形状のガイドカメラおよび惑星カメラはOAG-Xのガイド側に適合しません。メイン撮影カメラ側にはATRシリーズなどの接続例が示されていますが、実際の取付には各機器のねじ規格と厚さの確認が必要です。

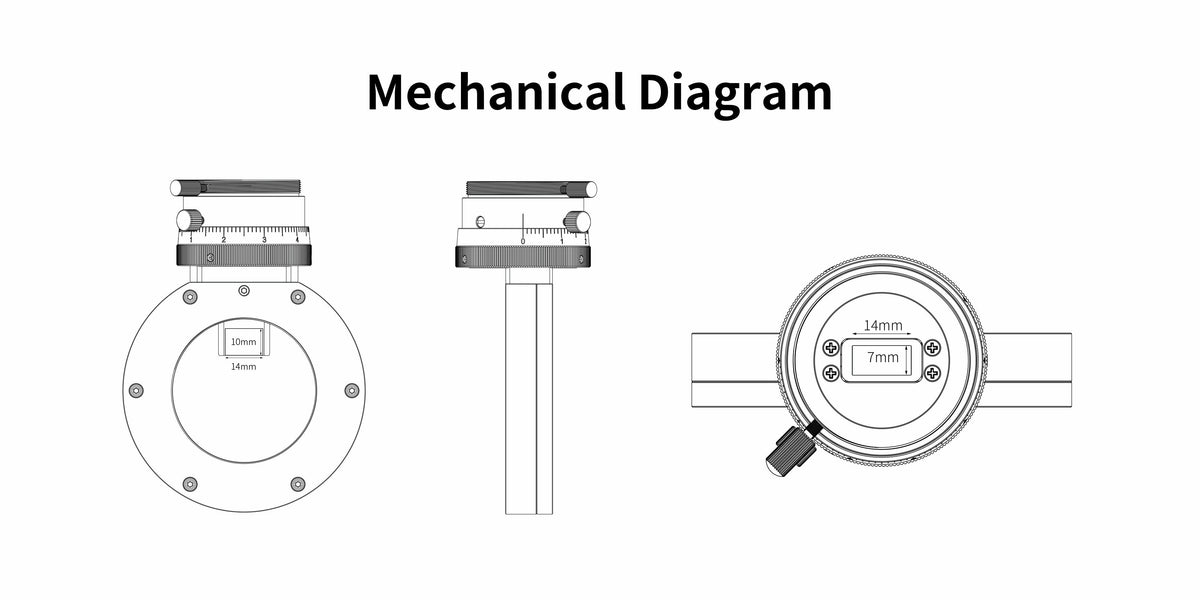

寸法図で干渉と取付位置を確認
本体外形、開口、ガイドカメラ側の位置関係は寸法図で確認できます。望遠鏡やフィルターホイールの外径が近い場合は、周辺部品との干渉も先に調べてください。
プリズムの差し込み位置は、ガイド星を拾える範囲とメイン画像への写り込みの両方を見ながら調整します。
アダプターと撮影機材の接続順を考える
メーカー図はOAG-X本体と望遠鏡側アダプターの向き、カメラ側に置くエクステンダー・フィルターホイール・フィルタードローワの位置を示しています。選んだM48F・M54F・M68F仕様と、接続する機材のねじ規格を照らし合わせてください。
図に出てくるアダプターや周辺機器は接続例です。各部品の同梱は図だけでは判断できません。
バックフォーカスを組み合わせごとに計算
接続例では、冷却カメラ、エクステンダー、OAG-X、望遠鏡側アダプターを順に配置します。フィルターホイールやフィルタードローワを使う構成も、使用する部品の厚さを足して判断してください。
図中の55mmは掲載された構成例の値です。お使いの補正レンズや望遠鏡が指定するバックフォーカスに合わせて、実際の光路長を確認してください。
主な仕様
| プリズムサイズ | 14×10mm |
|---|---|
| プリズムの有効開口 | 14×7mm |
| OAG-X本体の厚さ | 17.5mm |
| 望遠鏡側の接続仕様 | M48F／M54F／M68F（選択） |
| ガイドカメラ側 | ToupTek GPMシリーズ／G3Mシリーズの延長型モデル |
接続前に
ガイドカメラは延長型の適合モデルを選んでください。標準形状のガイドカメラや惑星カメラはガイド側に取り付けられません。
プリズムがメインカメラの撮像面を遮らない位置に調整し、ガイドカメラとメインカメラの合焦位置、全体のバックフォーカスを確認してください。
図の周辺機器やアダプターの同梱は示していません。
