四隅の星像の差を確認
撮影画像の端ごとに星像の崩れ方が違うとき、撮像面の傾きも検討したい場面。
ToupTek SkyEye用 M54チルトアジャスター
¥14,880 税込
- 3年保証
配送料はチェックアウト時に計算されます。
発送目安
ご入金確認後、10営業日程度で発送予定です。
※営業日は土・日・祝日・年末年始を除きます。発送までの目安であり、お届け日を保証するものではありません。- 2万円以上送料無料
- 初期不良15日交換
- 日本語説明書
- 国内サポート
概要

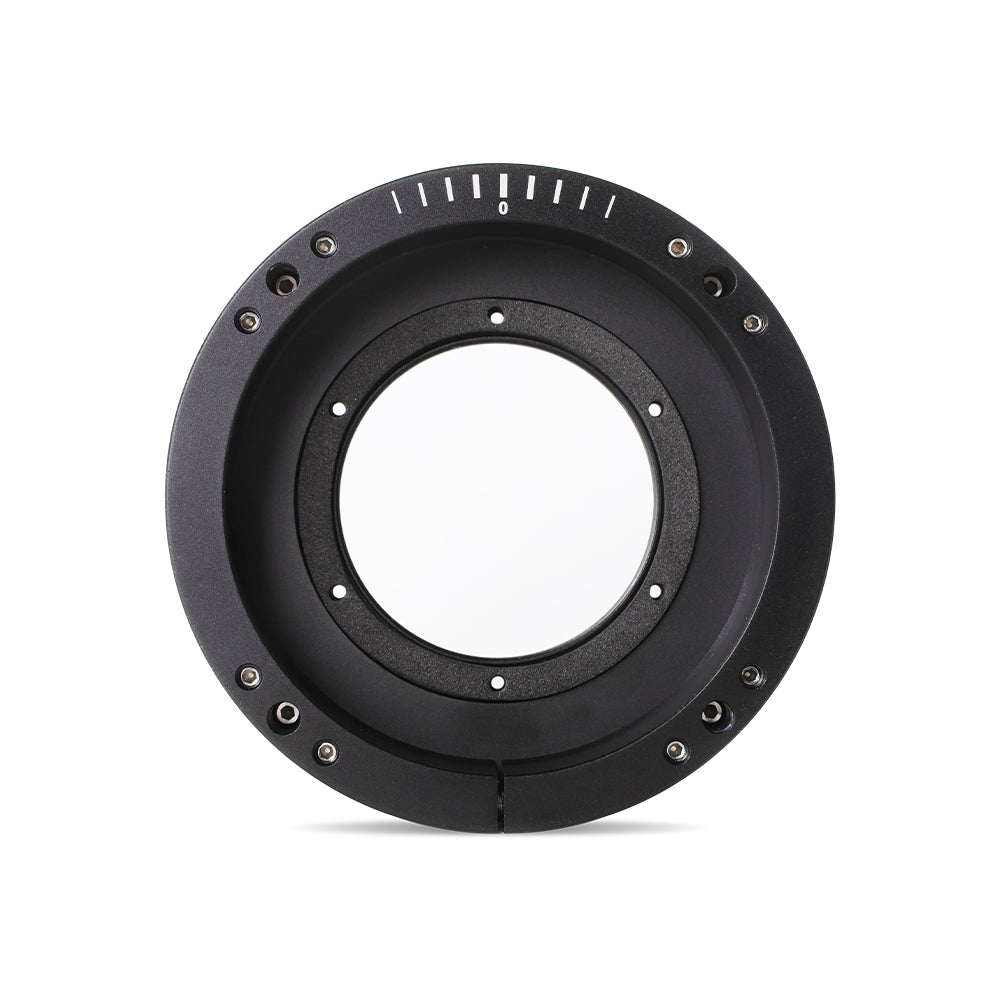

SkyEyeシリーズの撮像面の傾きを調整するM54チルトアジャスターです。画面の周辺で星像の差が気になるときに、光路の接続部を調整します。
仕様
CAMERA ACCESSORY / M54 TILTER
M54接続部に、撮像面の傾きを追い込む調整機構を
SkyEye Plusに対応するM54チルトアジャスターは、カメラ前面に取り付けて撮像面の傾きを調整するリングです。星像の四隅を比較し、カメラ側の傾きが疑われるときに調整できる構造です。
M54 × 0.75のねじ規格と有効厚4.5 mmがメーカーの基本仕様です。
M54 × 0.75メーカー公表のねじ規格
4.5 mm有効厚
4点調整撮像面の傾き調整
IMAGING SCENES
どんな撮影に向くか
接続部の光路長を確認
調整リングを組み込んだときの有効厚を含め、撮影系のバックフォーカスを計算する場面。
取付部を選ぶ
カメラ前面の固定穴とM54ねじを照合し、機械的に装着できるか判断する場面。
01 / ADJUSTMENT
4点の調整と位置合わせ目盛
四点の調整穴でリングの傾きを変える方式です。中央の「0」目盛とガイドラインは、取り付け時の位置合わせに使います。
星像の変化を見ながら少しずつ調整し、最後に固定状態を確認してください。
02 / SPECIFICATION
M54ねじと有効厚4.5 mm
メーカーの基本仕様はM54 × 0.75ねじ、有効厚4.5 mmです。望遠鏡側・カメラ側のどちらにオスねじ、メスねじ、固定用フランジが来るかは、接続系全体の構成に合わせて確認してください。
有効厚を含めてバックフォーカスを計算すると、ほかのアダプターと組み合わせる際の距離を把握しやすくなります。
03 / INSTALLATION
カメラ前面に装着して目盛を合わせる
メーカーの装着例では、前面側の既存リングを外し、調整リングをカメラの固定穴へ合わせ、中央「0」目盛とガイドラインを揃えて固定します。
装着後は各ねじが均等に締まっているか確認します。写真はメーカーが旧型カメラを用いて示した作業例です。
SPECIFICATIONS
主な仕様と購入前の確認
| ねじ規格 | M54 × 0.75 |
|---|---|
| 有効厚 | 4.5 mm |
| 調整方式 | 4点調整 |
| 本体材質 | アルミ合金 |
| 位置合わせ | 中央「0」目盛とガイドライン |
SkyEye Plusで使用するM54チルトアジャスターです。接続する望遠鏡側アダプターのねじ方向と、有効厚4.5 mmを含む光路長を確認してください。
