ToupTek AE676M＋AFW-mini セット

AE676Mはモノクロ撮影用カメラ、AFW-miniはフィルターを電動で位置決めするホイールです。カメラ側で撮像し、ホイール側で光路に入れるフィルターを選びます。

メーカーが掲載するAE676M＋AFW-miniの接続例は、チューブとアダプターを介する方法、カメラ上部リングを外して直接つなぐ方法、リングを交換してつなぐ方法の3通り。必要な接続部品とバックフォーカスは実際の光学系で照合してください。

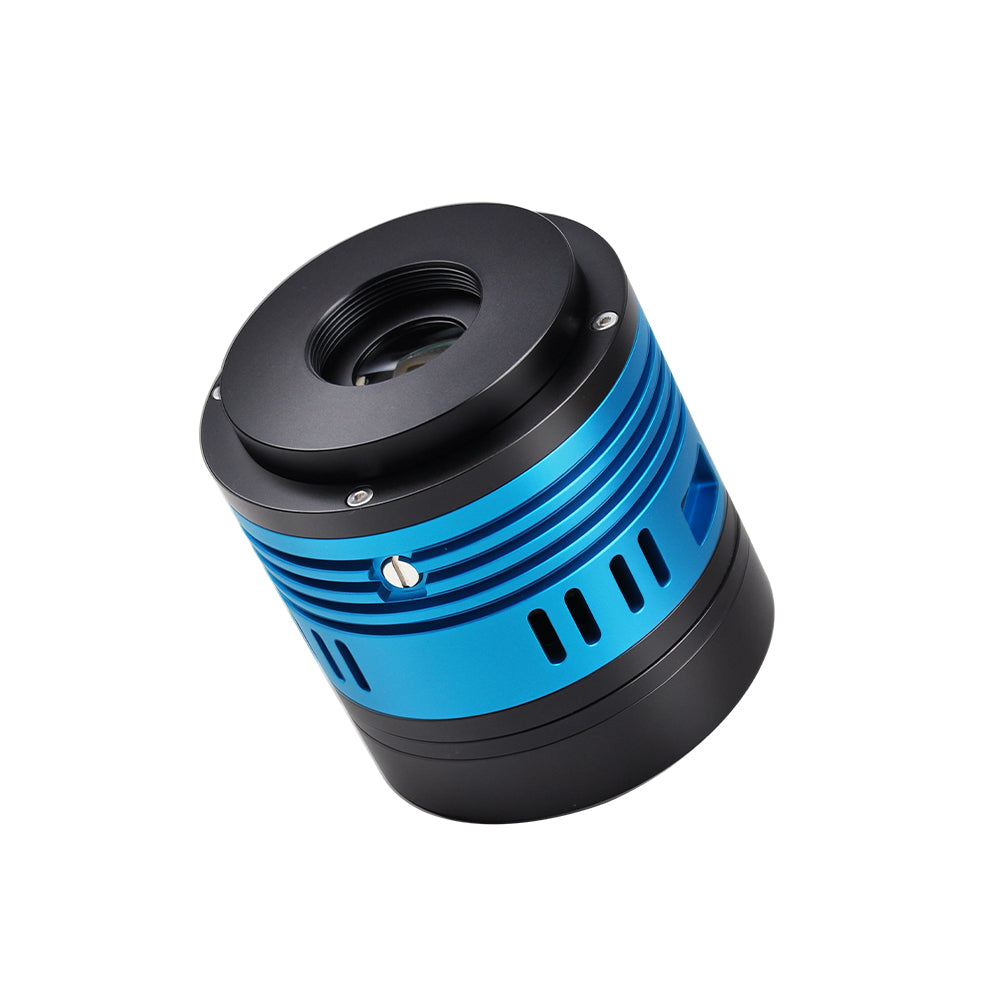

AE676MはSony IMX676を採用し、3536 × 3536画素、2.0 µmピクセルの正方形撮像面を持ちます。太陽面・月面のモザイクや円形に広がる対象の構図を取りやすい形です。

カラーフィルター配列のないモノクロセンサーなので、撮影対象に合わせてL／R／G／Bや狭帯域などのフィルターを選び、各波長の画像を取得できます。最終的な色合成には撮影と画像処理が必要です。

メーカーはAE676Mの600～750 nm域での高い相対応答と、800 nmを超える近赤外域の感度を紹介しています。Hαを含む輝線や近赤外の撮影に使うフィルターを検討する際に、分光応答曲線を確認できます。

保護窓は両面ARコーティング仕様とされ、メーカーは400～1100 nmの透過を説明しています。ただしフィルターごとの実際の透過率、光学系の近赤外透過、撮影地の条件で得られる信号は変わります。

AE676Mは背面に取り外し式の磁着ファンモジュールを備えます。メーカーはファンを外す恒温モードで外気温より最大5°C低い冷却、装着した軽冷却モードで最大20°C低い冷却を案内しています。いずれも周囲温度・通風・設定に依存する公称値です。

長時間露光では冷却条件をそろえてダークフレームを取得すると、撮影画像との整合を取りやすくなります。冷却性能だけでなく、ファンの有無と温度設定を記録しておくと、次回の撮影条件も合わせやすくなります。

AFW-miniは1.25インチのフィルターを5枚収めます。ホイール本体は厚さ20 mm、質量340 g。小型のAEシリーズ撮影系に加わる重量を抑える構成です。

スラストベアリングと深溝玉軸受を組み合わせた支持構造を採用。メーカーは位置決め精度を高めるため一方向回転を推奨しています。フィルターの装着状態と回転時の干渉は組み立て後に確認してください。

AFW-miniのメーカー図には1.25インチ差し込み、M42、M48側への接続例があります。1.25インチ用ホルダーには挿入部がフィルターホイールに当たりにくいストッパーが設けられています。使用する鏡筒側のネジ規格、差し込み長さ、有効バックフォーカスを確認してください。

ホイールは外光が入りにくい密閉構造で、フラット撮影時の迷光を抑える設計です。AFW-miniの寸法図はM42 × 0.75の接続と本体厚20 mmを示しています。

AFW-miniはステッピングモーターとテンションをかけた駆動機構を備え、切替速度を2段階から選べます。メーカー公称の一周時間は通常速度6秒、低速12秒です。低温や重いフィルターの組み合わせでは低速設定を選べます。

カメラとホイールはそれぞれUSBで制御します。対応ソフトウェア、ケーブルの取り回し、電源供給と結露対策を撮影前に確認してください。
